一、 并網點類型與選擇：找準你的“接口”

并網點是光伏系統與電網的“握手”接口，其選擇直接定調項目成敗。主要分為四類：

1. 用戶側低壓配電箱 (≤100kW)

   • 適用場景： 居民屋頂、小型商鋪。

   • 優點： 接線簡單、成本最低。

   • 注意： 幾乎無獨立無功調節能力，對原有配電系統功率因數影響直接。

2. 用戶側低壓母線 (100kW - 400kW)

   • 適用場景： 中小型工商業、園區。

   • 優點： 容量更大，運行更穩定。

   • 注意： 通常需在母線側配置集中式無功補償裝置(SVG/SVC) 來協同管理功率因數。

3. 用戶側高壓開關柜 (＞400kW)

   • 適用場景： 大型工廠、商場。

   • 優點： 接入10kV/35kV高壓電網，傳輸損耗低。

   • 注意： 必須在高壓側配置專用無功補償設備，并需與電網進行無功調度協商。

4. 公共電網連接點 (超大容量或用戶電網薄弱)

   • 適用場景： MW級電站、當地電網承載力不足時。

   • 優點： 由電網統一調度，消納能力強。

   • 注意： 審批流程復雜，技術要求高，需嚴格遵守電網公司的并網技術規定。





二、 核心痛點深度解析：光伏并網為何導致功率因數暴跌？

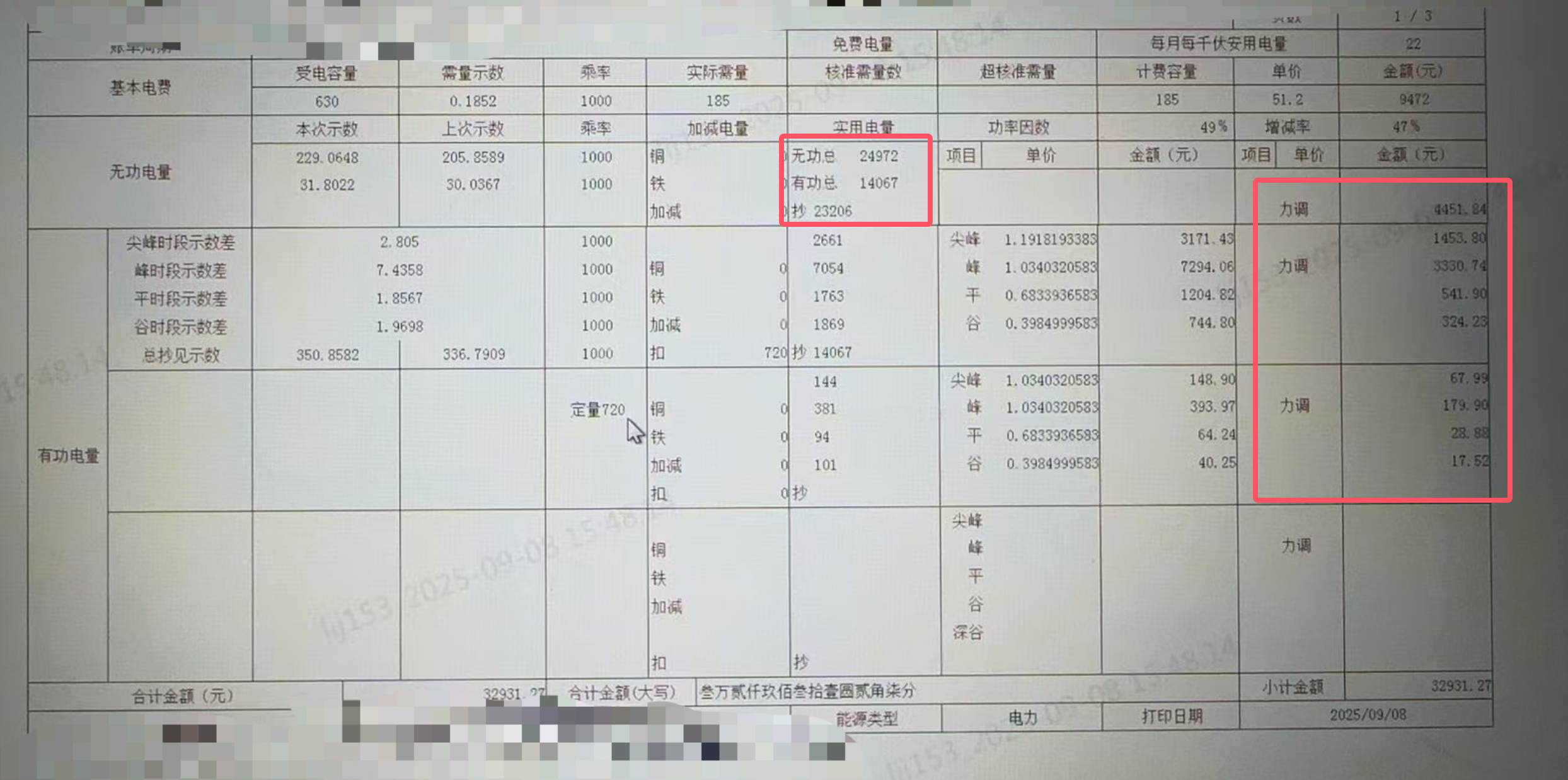

許多企業在安裝光伏后，莫名收到力調電費罰款單，根源往往在于并網點選擇和無功管理失衡。

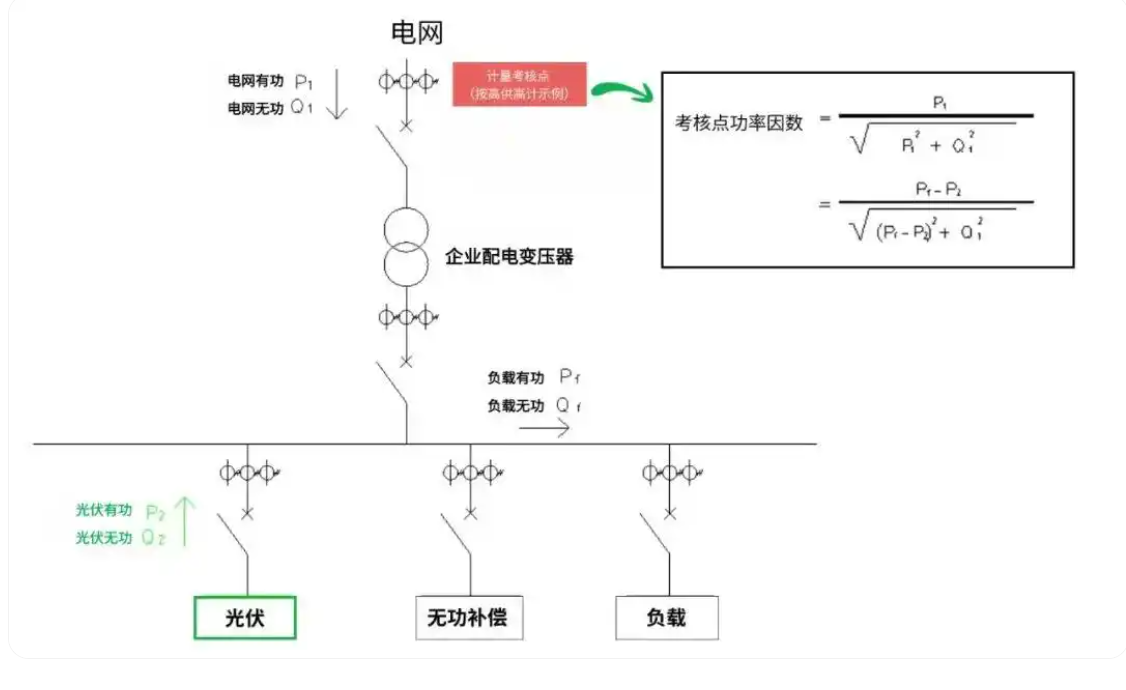

1. 原理揭秘：兩個電源的“默契”考驗

光伏并網后，系統內存在兩個電源：電網和光伏逆變器。負載的用電由兩者共同承擔。其運行模式為“自發自用，余電上網”。

• 關鍵變化： 當光照良好，光伏出力(P_pv)增大時，負載從電網吸取的有功功率(P_grid) 會急劇減少，甚至反向輸出來(P_grid為負)。

• 問題所在： 負載所需的無功功率(Q_demand)基本不變。理想情況下，光伏逆變器應主動發出無功(Q_pv)，或由本地的無功補償裝置提供無功(Q_comp)，從而減少從電網吸取的無功(Q_grid)。
  公式直觀體現： 總功率因數 = (P_load) / √(P_load² + Q_load²)
  若Q_grid無法有效減少，而P_grid又大幅降低，分母相對變大，導致整點功率因數瞬間暴跌。





2. 現實中的“掉鏈子”環節：

• 逆變器功能未開啟： 許多項目為節省成本，未啟用逆變器的“無功補償”功能，或設置不當，使其只發有功，不發無功。

• 傳統補償裝置失靈： 原有的電容柜通常基于“有功流量”來投切電容。光伏接入后，電網有功流量大幅降低，導致電容柜“判斷失誤”，停止工作，無法正常投切電容。

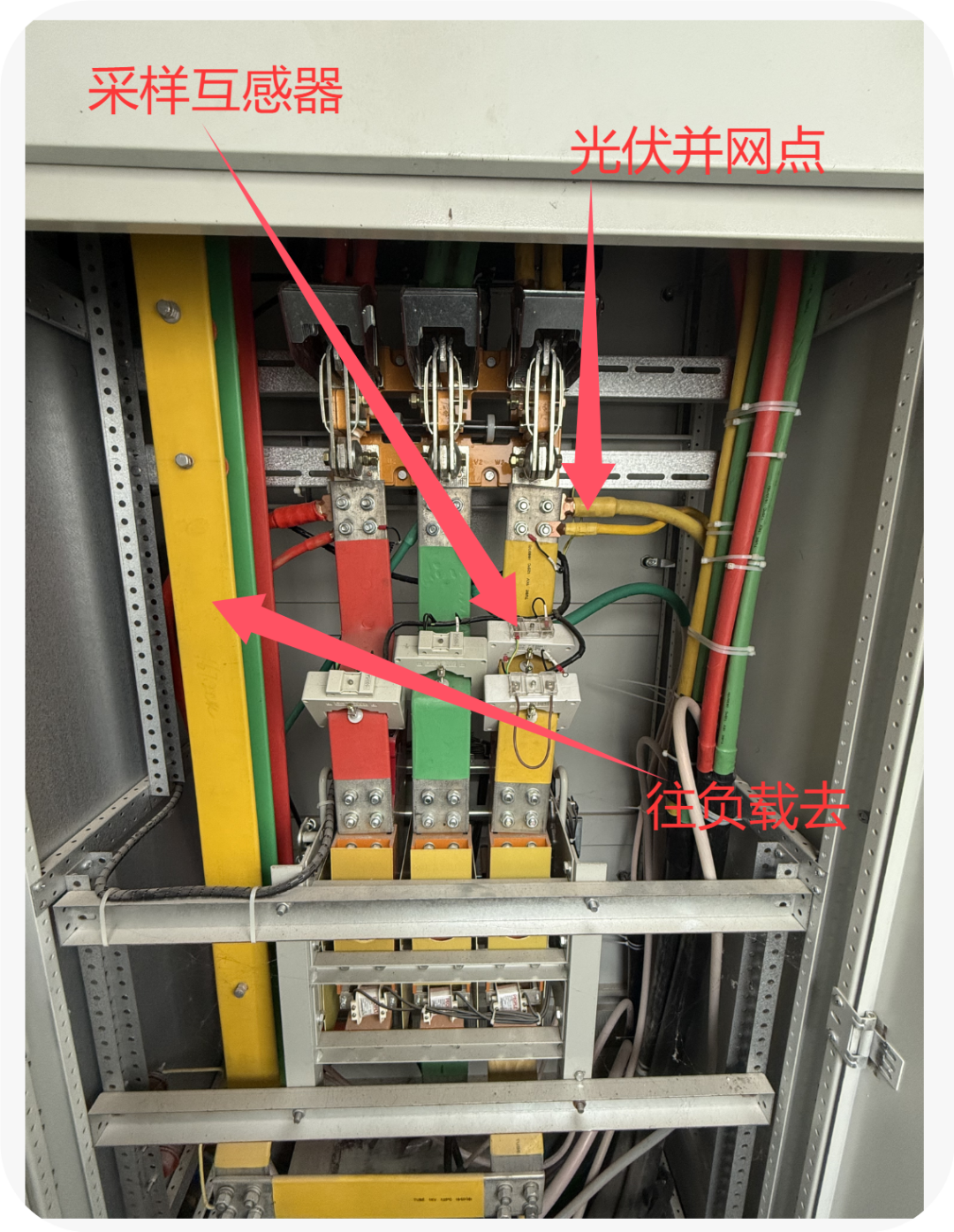

• 并網點位置選擇不當： 若光伏接入點位于無功補償裝置的下游，則補償裝置無法感知到光伏發出的有功，也無法對光伏帶來的無功變化進行補償，徹底失效。





三、 終極決策指南：四步鎖定最佳并網點

第一步：評估自身條件

• 裝機容量： ＜100kW優先考慮低壓母線；＞2000kW考慮高壓開關柜。

• 用電特性： 分析歷史用電數據，查看無功需求大小和功率因數現狀。

第二步：勘察電網現狀

• 獲取數據： 向當地供電公司獲取接入點的短路容量、電壓等級、背景諧波等關鍵數據。

• 黃金法則： 電網短路容量 > 光伏裝機容量的10倍，是保證電壓穩定的前提。

第三步：精準無功規劃（杜絕罰款的關鍵）

• 技術方案： 必須配置無功補償裝置。低壓項目可采用智能電容柜，高壓項目必須配置SVG(靜止無功發生器)。

• 控制策略： 確保無功補償裝置能監測到包括光伏發電在內的總負荷需求，實現實時精準補償。

• 逆變器設置： 開啟逆變器的無功調節功能，設置功率因數目標值（如0.95超前~0.95滯后）。





第四步：經濟性與合規性核算

• 成本測算： 對比不同方案的設備成本（SVG、開關柜、電纜）、安裝費用和后期維護成本。

• 政策研判： 嚴格遵循《GB/T 29319-2012 光伏系統接入配電網技術規定》等國家標準及電網公司最新要求。





四、 總結：避坑清單，建議照做

1. 容量超400kW，選擇高壓并網，并同步配置高壓SVG。

2. 并網點必須位于無功補償裝置的上游，確保補償裝置能“看到”全部電能流。

3. 強制要求逆變器廠商開啟并設置好無功調節功能，這筆錢不能省。

4. 并網前，必須進行電能質量測試，重點監測功率因數、電壓波動和諧波，防患于未然。

5. 與當地供電公司保持密切溝通，從設計階段就獲取其技術指導意見。
