無功補償控制器中的“四象限”是基于有功功率（P）和無功功率（Q）的流動方向劃分的工作狀態。其核心目的是幫助判斷電網中能量的流向及負載性質，從而采取相應的補償措施。

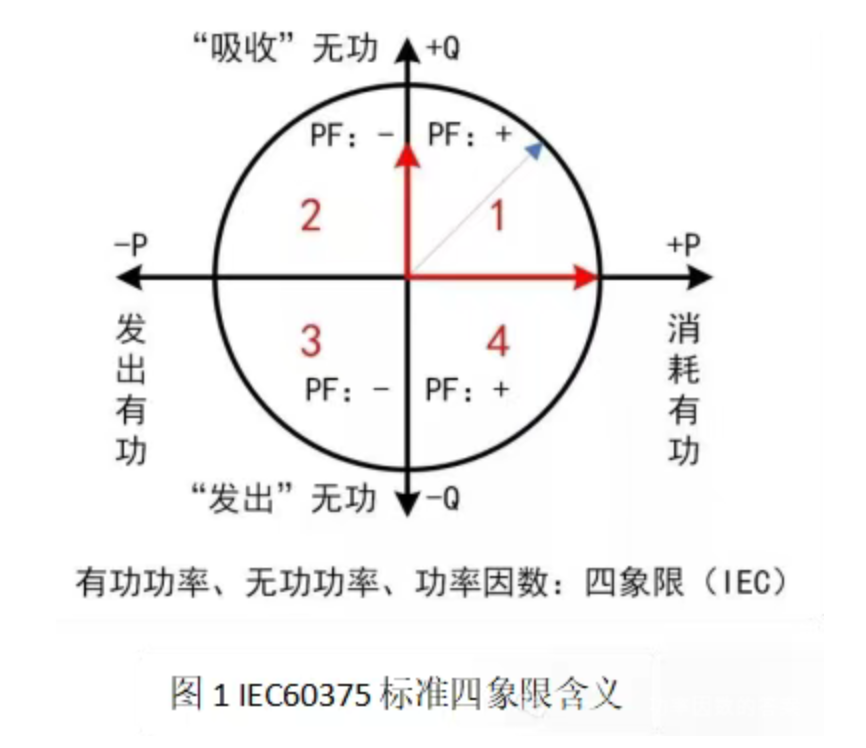

在IEC60375標準中（圖1），功率因數的正負是由有功功率的方向決定的，當處于用電狀態時，有功功率為正，在發電狀態則為負。我們為了在控制器上能更好的體現以及方便客戶直觀的感受，在第三、第四象限時都會在控制器顯示的功率因數前加上“-”來表示功率因數超前；相反在第一象限和第二象限則直接用純數字表示功率因數滯后。

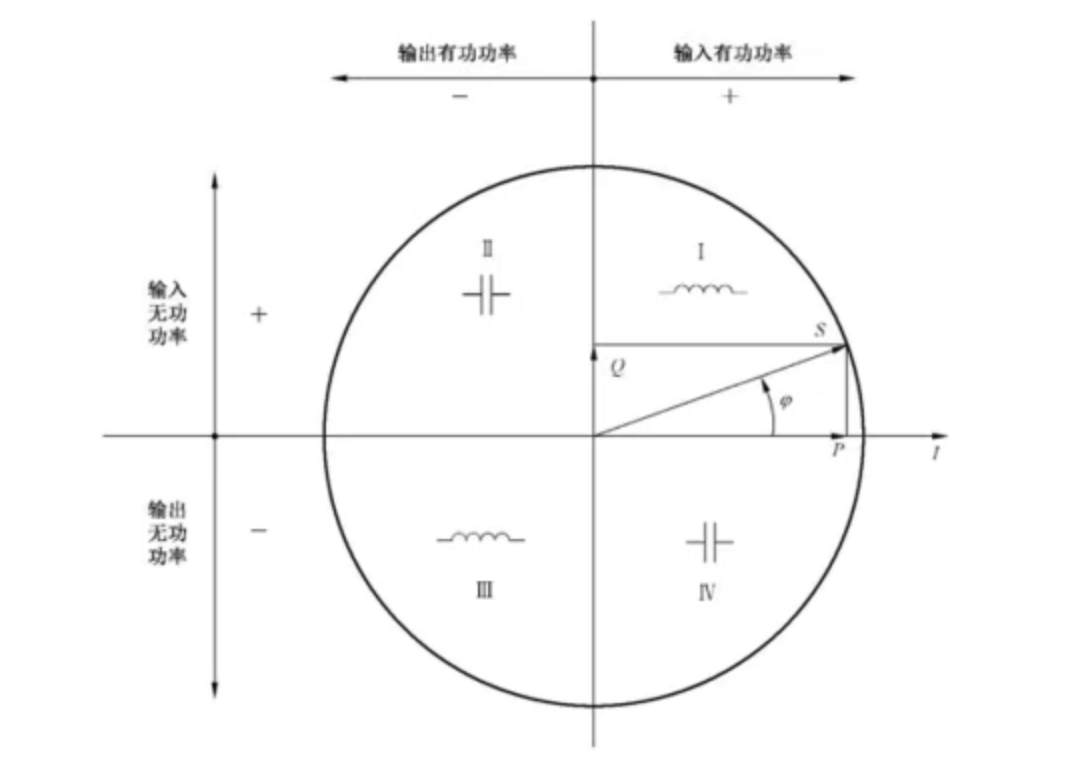

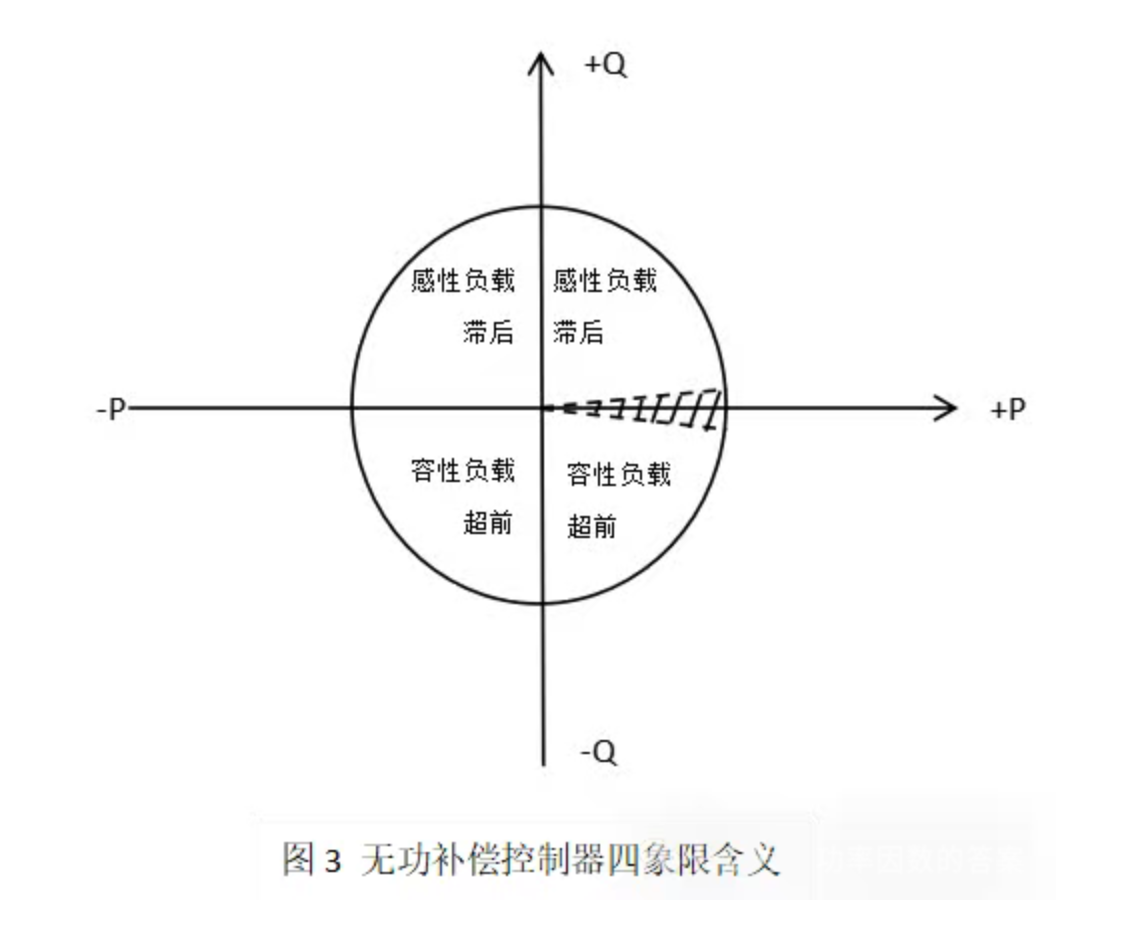

另外，在無功補償控制器的四象限中，功率因數處在滯后狀態時，負載特性為感性；功率因數超前時，其特性為容性，詳細關系如表1所示。而在GB/T 17215.323-2022標準（圖2）中，第一、第四象限處于用電方角度，若負載所需的有功和無功功率均由電網提供，則其特性為感性；若負載所需的有功功率由電網提供，但所需的無功功率完全由無功補償控制器補償，則其特性表現為容性。第二、第三象限處于發點方角度，當其向用電方傳輸有功功率但并不傳輸無功功率時，負載呈現容性特性，這對應用電方從電網吸收有功功率而自行全額補償無功功率的場景；當其同時輸出有功和無功功率時，負載則呈現感性特性，對應用電方需同時從電網吸收有功和無功功率的場景。

表1 功率因數與負載特性的關系

1.象限Ⅰ（+P，+Q）：此象限常見于負載還需從電網側吸收有功功率（即用電狀態），且功率因數處于滯后，需要投入電容器進行無功補償或者已經補償到位的情況。

2.象限Ⅱ（-P，+Q）:此象限常見于光伏并網，當光伏發電量大于自身負載用電量（即發電狀態），出現向電網進行倒送電，負載不從電網側吸收有功功率，導致無功功率占比增大，此時功率因數大概率異常，也需要投入電容進行補償。

3.象限Ⅲ（-P，-Q）：此象限常見于光伏并網，當光伏發電量大于自身負載用電量，出現向電網進行倒送電，即負載不從電網側吸收有功功率，且功率因數處于超前狀態（即控制器功率因數前出現“-”的情況）。

4.象限Ⅳ（+P，-Q）：此象限常見于負載還需從電網側吸收有功功率，且功率因數處于超前狀態（即控制器功率因數前出現“-”的情況）。

注意：在沒有光伏的前提下，不可能出現第二象限和第三象限的情況，如果有這種情況出現需要考慮接線是否正確；如果有光伏并網，原先處于第一象限可能會變換到第二象限；原先在第四象限可能變換到第三象限，但是只要功率因數達標就不會有問題。如果出現在第三或第四象限，即使功率因數正常，但為了保障電容的使用壽命，還是需要將電容切除讓其回到第一象限或者第二象限。此前提必須得保障回到第一或第二象限時功率因數仍正常。
