一、 什么是光伏并網點？

光伏并網點，是指光伏發電系統（或風力等新能源系統）與公共電網進行電力交互的電氣連接點。簡單說，就是你的太陽能板（通過逆變器）把電送入電網，或者從電網獲取電（當發電不足時）的那個“接口”。

這個點至關重要，因為它承擔著三大核心功能：

1. 電力交互樞紐： 實現光伏系統與電網之間電能的安全、穩定傳輸。

2. 監測控制核心： 是安裝電能質量監測設備（如電表、諧波分析儀）和保護裝置（如斷路器、繼電器）的關鍵位置，用于實時監控電壓、頻率、功率因數等關鍵參數。

3. 計量基準點： 供電公司通常在此點計量光伏系統的上網電量和用戶的用電量。





二、 并網點的接入位置有哪些選擇？

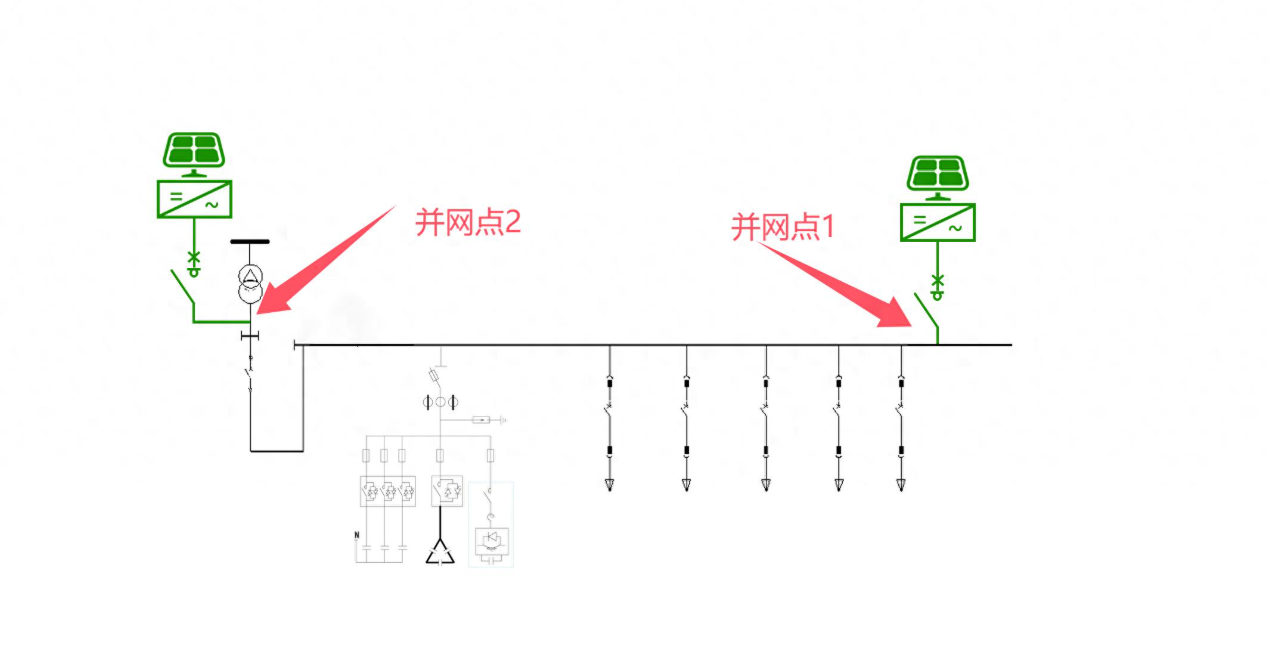

在常見的0.4kV低壓配電系統中，并網點主要有兩個典型位置（示意圖參考見下）：

• 并網點1：負載側接入

  • 位置： 通常接在負載端（如配電柜的出線端），遠離變壓器。

  • 關鍵特征： 位于電容補償柜取樣電流互感器（CT）的下游（后端）。

• 并網點2：電源側接入

  • 位置： 通常接在變壓器低壓出線柜處，靠近變壓器。

  • 關鍵特征： 位于電容補償柜取樣電流互感器（CT）的上游（前端）。

重要提示：

• 實際應用中，位置并非絕對，關鍵在于分析其相對于無功補償柜電流取樣點（CT）的前后位置關系。例如，即使接在總進線柜，也需要判斷其是在CT之前還是之后。

• 核心差異：電流方向對無功補償控制的影響！





三、 并網點位置如何影響功率因數？（關鍵隱患！）

選擇不同的并網點，會直接影響配電系統原有的無功補償裝置（電容柜）的工作效果，進而導致功率因數不達標，面臨供電局罰款！

• 情況一：并網點1（負載側，CT后端）

  • 問題：電流方向反轉。 當光伏發電量大于本地負載消耗（余電上網）時，電流會反向流向變壓器（傳統負載電流是變壓器流向負載）。原有為純負載設計的無功補償控制器無法識別或正確處理這種反向電流，通常會誤判為“過補償”而停止投切電容。

  • 后果： 無功補償裝置可能失效或誤動作，導致系統功率因數低下。

  • 解決方案： 通常需要更換為光伏專用型無功補償控制器（能識別和處理反向電流）。

• 情況二：并網點2（電源側，CT前端）

  • 表面正常： 對于負載和原有的無功補償控制器而言，無法區分光伏電和市電?？刂破骺梢哉Ｍ肚须娙荩β室驍当硗ǔＲ材茱@示較高的瞬時值（如0.9以上）。

  • 隱藏雷區：虛擬補償！

    • 控制器顯示的可能是瞬時功率因數，而供電局收費依據的是月加權平均功率因數。

    • 因為光伏并網在CT前端，控制器無法準確“感知”光伏系統對電網側（變壓器側）無功功率的真實需求。它補償的是負載側（用戶內部）的無功，但電網側（供電公司計量點）的無功可能并未得到有效補償！

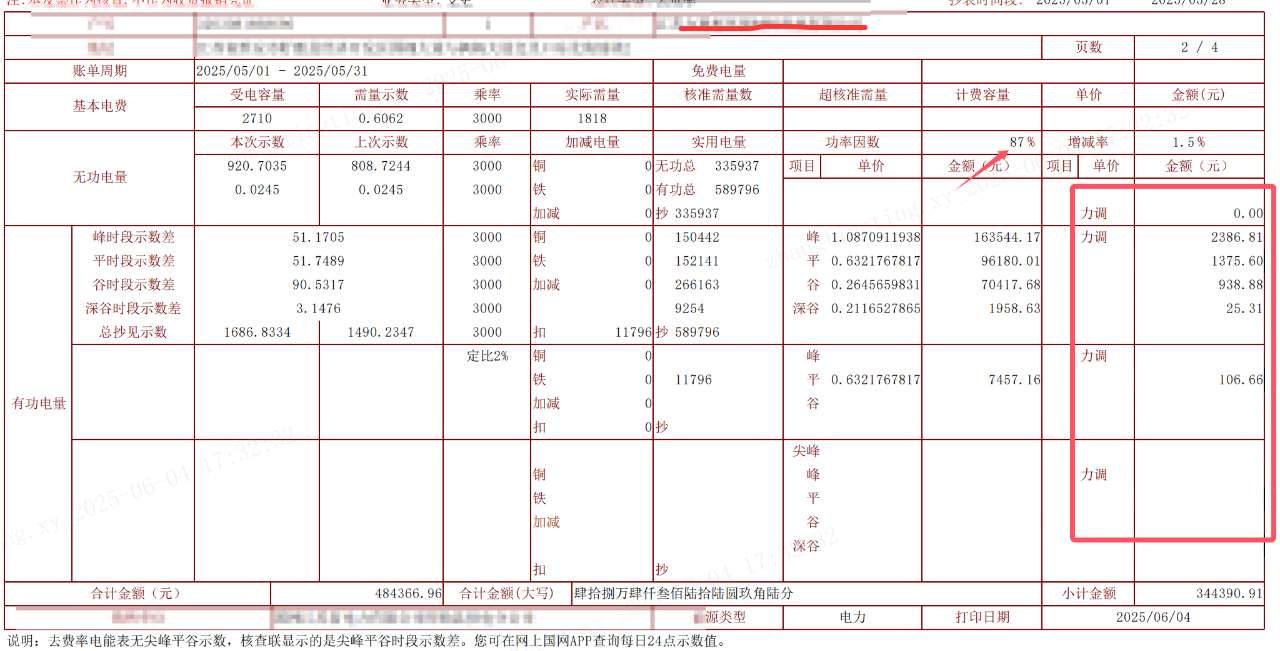

• • 后果： 控制器顯示良好，但月底電費單一出來，功率因數罰款赫然在列！ 這就是典型的“虛擬補償”陷阱。





四、 為什么功率因數會不達標？（深層分析）

• 并網點1： 即使更換了光伏專用控制器解決了“能投切”的問題，補償效果還受制于：

  1. 補償容量： 現有電容器組容量是否足夠？

  2. 補償速度： 投切開關（接觸器/晶閘管）響應是否夠快？

  3. 補償精度： 電容器分組（階梯度）是否合理，能否精細調節？

  4. 運行工況： 用戶負載率低（輕載、空載）會極大影響補償效果（2025年經濟環境下尤其需注意）。

• 并網點2： 核心問題在于控制器取樣點與電網計量點不一致導致的“虛擬補償”?？刂破餮a償了“錯誤”位置的無功，對電網側計量點無功改善無效。





五、 安全并網必讀小貼士

為了避免踩坑，確保并網后系統穩定運行且不產生額外罰款，請務必：

1. 【并網前】深度診斷： 全面評估現場原有電能質量（諧波、電壓波動、功率因數現狀等），結合光伏容量和負載特性進行綜合分析。

2. 【選點時】明確CT關系： 確定擬選并網點與無功補償柜電流取樣CT的前后位置，預判潛在問題。

3. 【選點后】針對性改造：

   • 若選并網點1，評估更換光伏專用控制器及優化補償裝置的必要性。

   • 若選并網點2，高度警惕“虛擬補償”風險，需采取特殊措施（如安裝于電網側CT后的專用補償裝置）或加強監控。

4. 【并網后】嚴密監控： 并網初期及后續運行中，務必持續關注并記錄關鍵數據：

   • 控制器顯示的功率因數（瞬時值）

   • 電網計量點（通常是總表處）的功率因數（特別是月加權平均值）

   • 無功補償裝置的投切狀態

   • 電費單上的功率因數考核結果

5. 【切勿輕視】數據對比： 不要僅憑控制器顯示良好就掉以輕心，必須將控制器數據與電網計量數據、電費單數據進行對比驗證！





結語： 光伏并網點的選擇絕非小事，它直接關系到系統安全、電能質量和你的“錢袋子”（功率因數罰款）。充分理解不同接入位置的原理和潛在風險，進行科學評估和必要改造，并輔以并網后的精細化管理，才能讓光伏發電真正成為省心省錢的綠色能源。千萬別讓一個“點”的選擇，帶來意想不到的大麻煩！
