一、 電能表上的坐標系：企業用電的“心電圖”

• 有功功率（P）：推動機器運轉、發光發熱的真實能量消耗，直接產生經濟效益，是電費的核心計費依據。

• 無功功率（Q）：維持電磁設備正常運行的“幕后力量”，如同發動機的潤滑劑。它不直接做功，卻必不可少。其流動方向與大小，深刻影響著電網效率和企業電費成本。

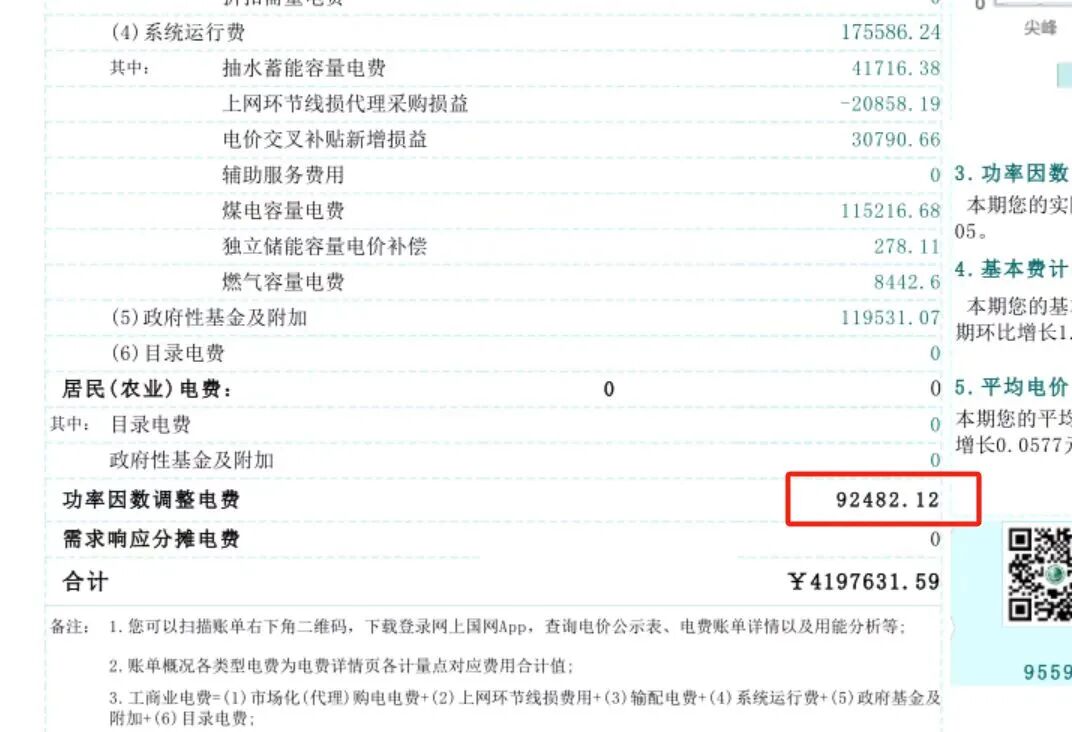

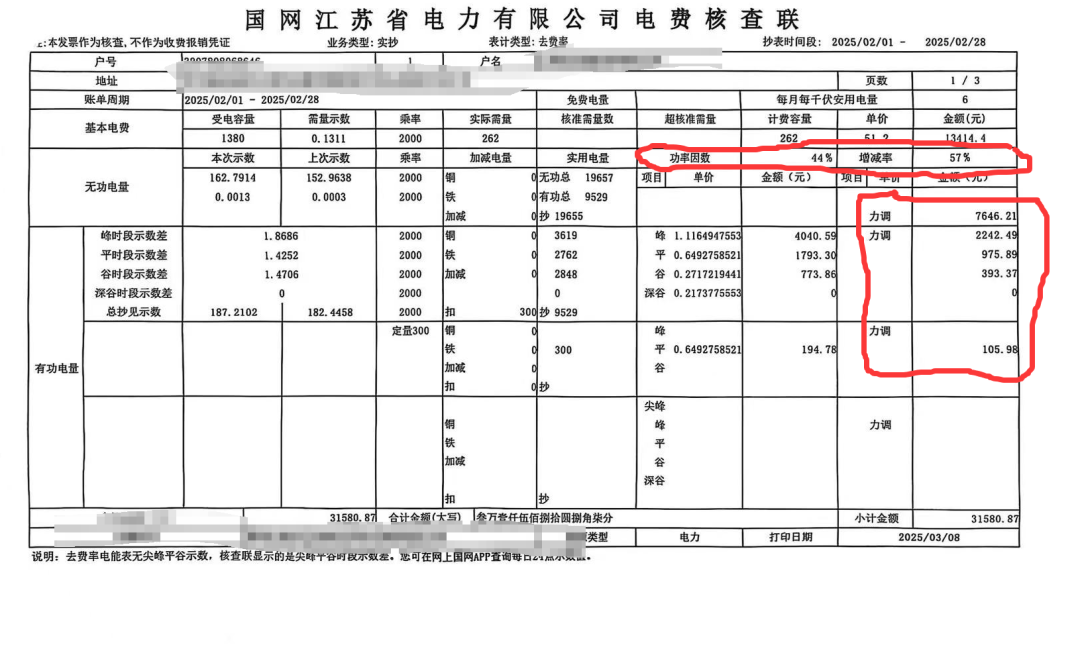

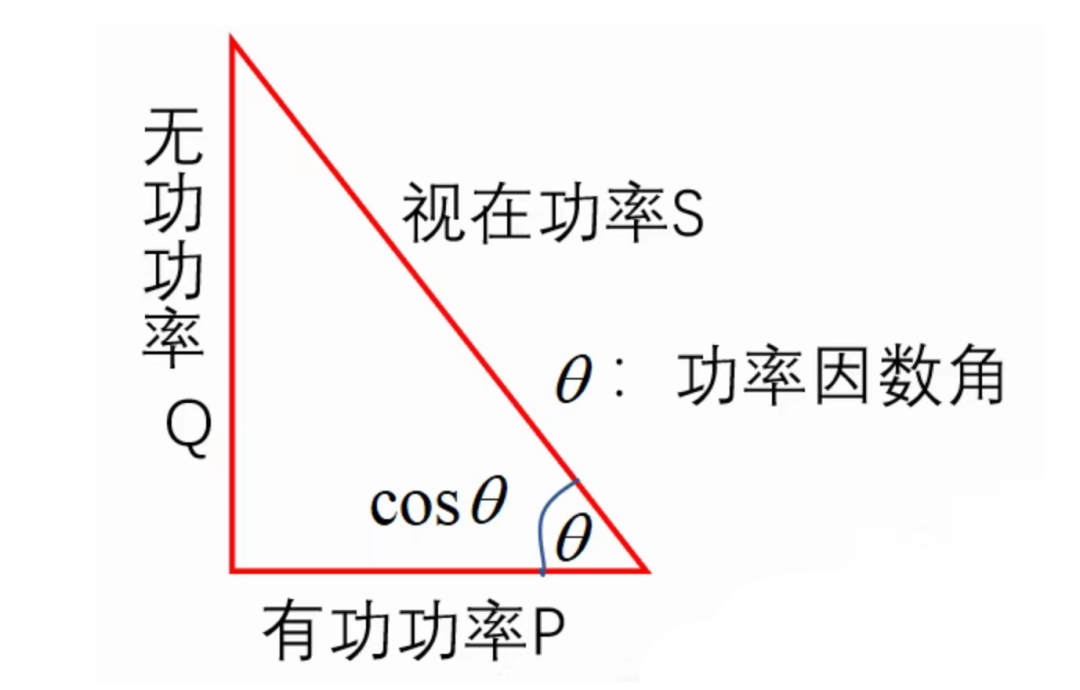

• 功率因數（cosφ）：衡量用電效率的關鍵指標（cosφ = P / S，其中S為視在功率）。功率因數越接近1，代表電能利用越高效，企業通常能獲得電費獎勵；反之則意味著存在無功損耗，可能導致罰款。

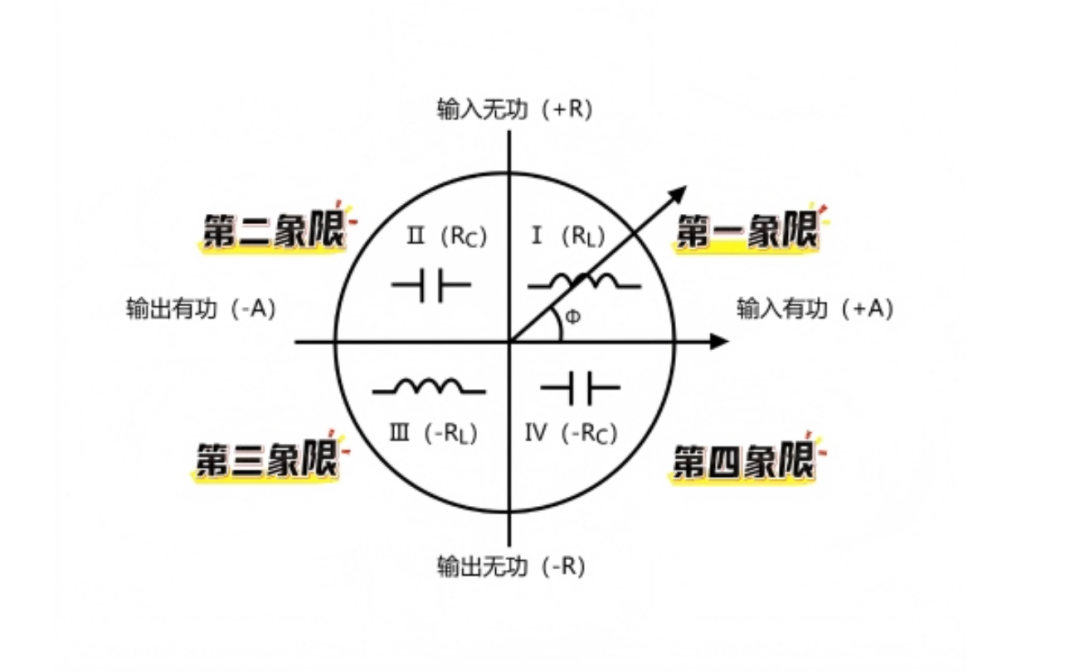

二、 象限解碼：四種典型用電狀態詳解

1. 第一象限（+P, +Q）：消耗有功功率，消耗感性無功功率

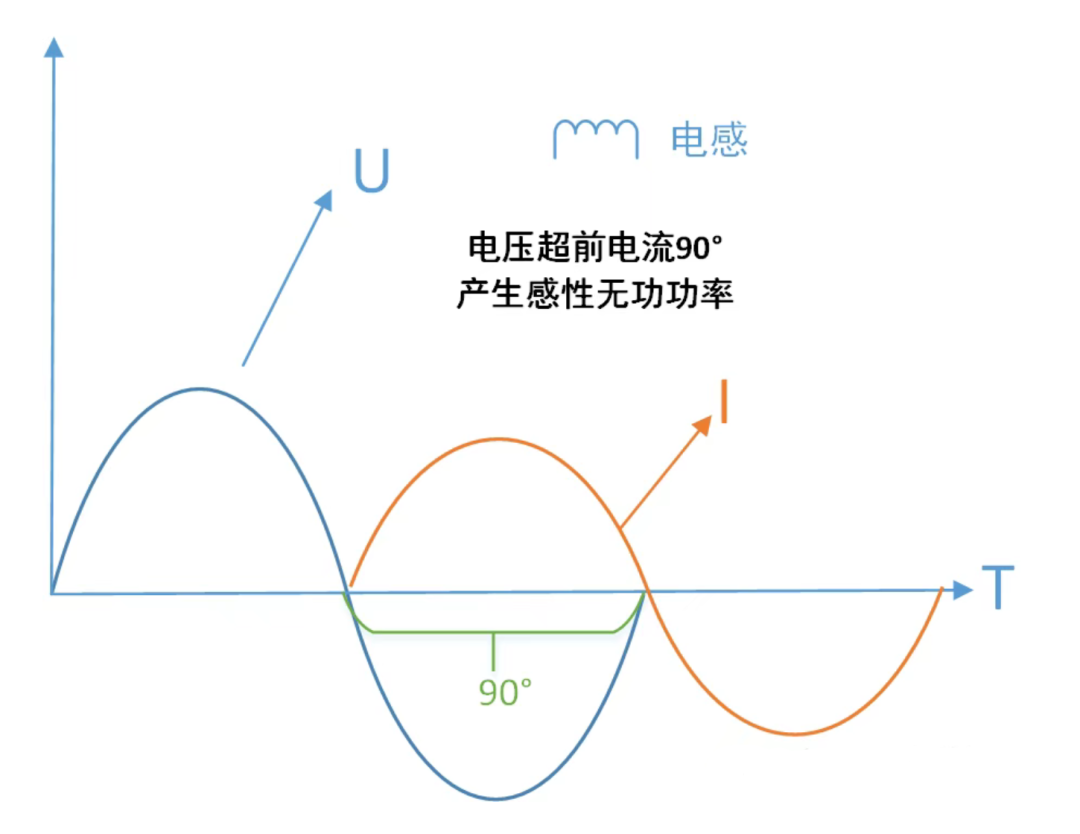

   • 狀態描述：電網向用戶輸送有功功率（+P）驅動設備運行，同時輸送無功功率（+Q）建立磁場。電流相位滯后于電壓，屬于典型的感性負載。

   • 典型場景：工廠車間內電機轟鳴（異步電動機、電焊機、變壓器空載）、寫字樓日光燈管閃爍，都是感性負載的代表。此時企業是純粹的“用電大戶”。

   • 關鍵影響：大量感性無功需求會導致功率因數降低（如從0.95降至0.7），增加線路損耗，抬高企業實際用電成本。電網需額外提供這部分“支撐力”。





2. 第四象限（+P, -Q）：消耗有功功率，輸出容性無功功率。

   • 電壓抬升：反向輸送的無功會推高局部電網電壓，威脅設備絕緣。

   • 諧振風險：特定條件下可能與系統電感產生諧振，放大諧波電流，燒毀設備。

   • 能源浪費：電容器的投切本身也消耗能量。

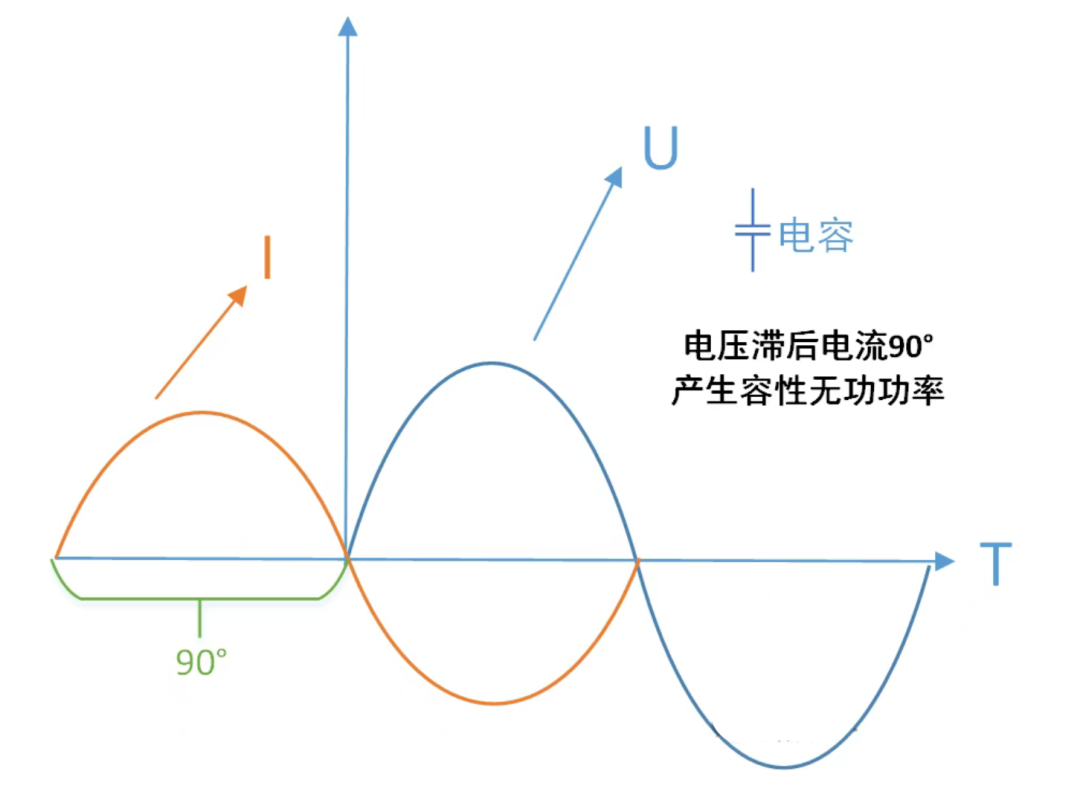

   • 狀態描述：企業從電網獲取有功功率（+P）保障運行，卻向電網反向輸送無功功率（-Q）。用電性質表現為容性負載，電流相位超前于電壓。

   • 核心成因：通常由電力電容過補償引起。為提升功率因數而安裝的并聯電容器投入過多，導致容性無功輸出超出了感性負載的實際需求。

   • 潛在問題：過補償非但無法獲得電費獎勵，反而可能造成：

   • 典型案例：自動化生產線（大量變頻器+過補電容）、精密電子廠（需穩壓但補償控制不當）、老舊改造車間（電容配置未隨負載更新）。





1. 3. 第二象限（-P, +Q）：輸出有功功率，消耗感性無功功率。

   • 狀態描述：當企業自發電（如光伏）功率超過其內部實時負載時，有功功率反送電網（-P）。同時，逆變器等設備仍需從電網吸收無功功率（+Q）維持運行。

   • 技術原理：光伏逆變器在輸出有功時，自身控制電路、濾波環節等需要消耗少量無功。為維持并網點電壓穩定，部分運行模式也需從電網吸收無功。

   • 核心價值：此象限數據是企業評估余電上網效益的關鍵。有功反送量（-P）直接轉化為售電收益，而無功吸收量（+Q）則關聯著電網服務費或考核指標。

   • 應用場景：屋頂光伏電站午間大發、企業自備小水電豐水期發電外送。



4.第三象限（-P, -Q）：輸出有功功率，輸出容性無功功率。

• 狀態描述：企業不僅向電網輸送大量有功功率（-P），還主動輸出無功功率（-Q），就像一個提供全方位支持的小型電廠。

• 實現條件：



  • 強大的發電能力：光伏、風電等可再生能源充足，或自備高效發電機。

  • 智能控制系統：配備能精確調節有功/無功輸出的高級逆變器或同步發電機。

  • 極低的內部負載（或完全隔離）：確保大部分甚至全部發電量可外送。

• 戰略意義：此象限代表企業從“被動用電者”向“主動電網參與者”的躍升。它不僅售電盈利，還能通過提供無功服務（類似電網的“穩定器”）獲得額外收益或滿足并網協議要求。

• 前沿應用：大型風光儲一體化基地、參與輔助服務市場的智能微電網、具備調相功能的生物質發電廠。

三、 數據驅動：象限分析如何為企業創造價值

1. 傳統工業企業的能效優化利器（聚焦I、IV象限）

   • 精準補償：通過分析I象限的實時無功需求（+Q大小及波動），結合IV象限的過補償風險預警，可動態調整電容投切策略（如采用SVG），實現功率因數穩定在0.95以上最優區間，避免罰款，爭取獎勵。

   • 損耗治理：高無功流動導致線損增加。象限數據幫助定位損耗“重災區”，指導線路或變壓器升級改造。

   • 設備健康預警：特定負載（如大型電機）的無功需求異常升高（I象限Q值突變），可能是繞組老化或機械卡阻的早期信號。

   • 案例：某汽車制造廠通過象限監測，發現某沖壓線功率因數異常波動。經排查為電容組故障，修復后年節省電費及罰款超100萬元。

2. 企業安裝光伏后的效益與合規指南（聚焦II、III象限）

1. • 發電效益核算：II象限的（-P）值是余電上網收入的直接依據。精確計量是保障收益的基礎。

   • 無功考核應對：電網對新能源場站普遍有無功調節能力要求。II象限的（+Q）過大可能招致考核罰款。通過升級逆變器能力或配置專用無功設備（進入III象限輸出-Q），可主動滿足要求，甚至參與無功輔助服務市場獲利。

   • 并網穩定性保障：III象限的（-Q）輸出能力對維持局部電網電壓穩定至關重要，尤其在偏遠弱電網地區，是保障持續可靠發電上網的前提。

   • 案例：某10MW光伏電站，長期運行在II象限且無功吸收量（+Q）超標，頻遭電網考核。更換四象限無功補償控制器后，可靈活運行在II或III象限，年減少考核費用數十萬元。
